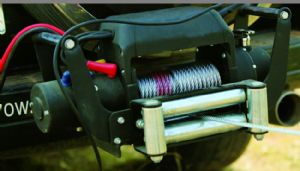

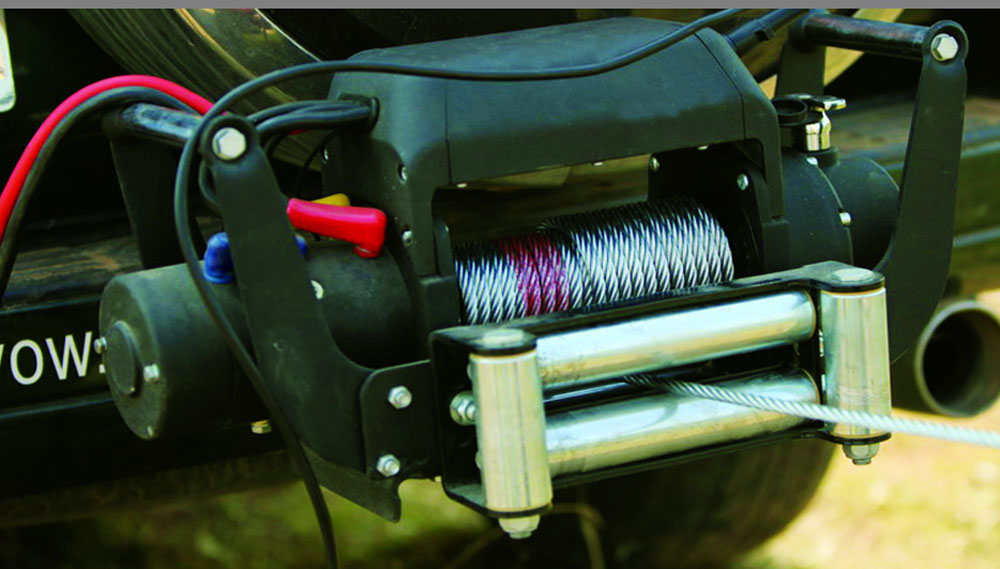

4吨电动绞盘尺寸图及性能参数表
|
额定拉力 |
单线4540kg/10000lbs |
|
电机(串激) |
12V直流电 5.2hp/3.8kw 丨24V直流电6.5hp/4.8kw |
|
齿轮组 |
3级齿轮传动 |
|
离合器 |
拉拔式 |
|
刹车 |
机械自动刹车 |
|
线缆尺寸 |
9.2mm×26m |
|
整机尺寸 |
548mm×158mm×260mm |
|
安装板螺孔尺寸 |
254mm×114.3mm |
|
净重 |
43.2kg |
|
|
12V直流线速度及电机电流 |
24V直流线速度及电机电流 |
|
拉力(kg/lbs) |
线速度（mpm） |
电机电流（amps） |
线速度（mpm） |
电机电流（amps） |
|
0/0 |
5.7 |
90 |
5.4 |
70 |
|
1816/4000 |
3.6 |
180 |
2.8 |
90 |
|
2724/6000 |
2.4 |
280 |
2.0 |
130 |
|
3632/8000 |
1.8 |
350 |
1.7 |
165 |
|
4540/10000 |
1.6 |
420 |
1.5 |
220 |
5吨电动绞盘性能参数表
|
额定拉力 |
单线5448kg/12000lbs |
|
电机(串激) |
12V直流电 5.3hp/3.95kw丨24V直流电6.8hp/5kw |
|
齿轮组 |
3级齿轮传动 |
|
离合器 |
拉拔式 |
|
刹车 |
机械自动刹车 |
|
线缆尺寸 |
9.2mm×26m |
|
整机尺寸 |
548mm×158mm×270mm |
|
安装板螺孔尺寸 |
254mm×114.3mm |
|
净重 |
43.2kg |
|
|
12V直流线速度及电机电流 |
24V直流线速度及电机电流 |
|
拉力(kg/lbs) |
线速度(mpm) |
电机电流(amps) |
线速度(mpm) |
电机电流（amps） |
|
0/0 |
5.7 |
90 |
4.6 |
70 |
|
1816/4000 |
4.8 |
180 |
2.4 |
90 |
|
2724/6000 |
2.4 |
280 |
2.0 |
130 |
|
3632/8000 |
1.8 |
350 |
1.7 |
165 |
|
5448/12000 |
1.0 |
460 |
1.0 |
260 |
备注：5吨电动绞盘尺寸图与4吨电动绞盘尺寸图一致

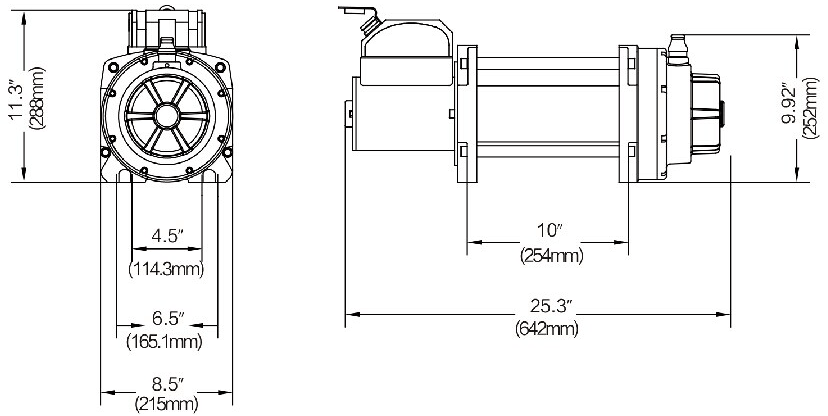

6吨电动绞盘尺寸图及性能参数表
|
额定拉力 |
单线6818kg/15000lbs |
|
电机（串激） |
12V直流电 7.2hp/5.4kw丨24V直流电 8.2hp/6kw |
|
齿轮组 |
4级行星齿轮 |
|
离合器 |
拉拔式 |
|
刹车 |
机械自动刹车 |
|
线缆尺寸 |
11.5mm×28m |
|
整机尺寸 |
642mm×215mm×288mm |
|
安装板螺孔尺寸 |
254mm×114.3mm丨254mm×165.1mm |
|
净重 |
70kg |
|
|
12V直流线速度及电机电流 |
24V直流线速度及电机电流 |
|
拉力(kg/lbs) |
线速度(mpm) |
电机电流(amps) |
线速度(mpm) |
电机电流(amps) |
|
0/0 |
3.3 |
70 |
3.0 |
50 |
|
1816/4000 |
2.7 |
150 |
2.4 |
90 |
|
3632/8000 |
1.8 |
240 |
2.0 |
130 |
|
5448/12000 |
1.4 |
320 |
1.4 |
160 |
|
6810/15000 |
1.0 |
350 |
1.2 |
200 |
8吨电动绞盘性能参数表
|
额定拉力 |
单线8182kg/18000lbs |
|
电机（串激） |
12V直流电 7.3hp/5.5kw丨24V直流电 8.2hp/6kw |
|
齿轮组 |
4级行星齿轮 |
|
离合器 |
拉拔式 |
|
刹车 |
机械自动刹车 |
|
线缆尺寸 |
13.0mm×26m |
|
整机尺寸 |
642mm×215mm×288mm |
|
安装板螺孔尺寸 |
254mm×114.3mm丨254mm×165.1mm |
|
净重 |
72kg |
|
|
12V直流线速度及电机电流 |
24V直流线速度及电机电流 |
|
拉力(kg/lbs) |
线速度（mpm） |
电机电流（amps） |
线速度（mpm） |
电机电流（amps） |
|
0/0 |
3.3 |
70 |
3.0 |
50 |
|
1816/4000 |
2.7 |
150 |
2.4 |
90 |
|
3632/8000 |
1.6 |
240 |
2.0 |
130 |
|
5448/12000 |
1.0 |
320 |
1.0 |
160 |
|
8182/18000 |
0.8 |
420 |
0.8 |
230 |
备注：8吨电动绞盘尺寸图与6吨电动绞盘尺寸图一致 |
|
