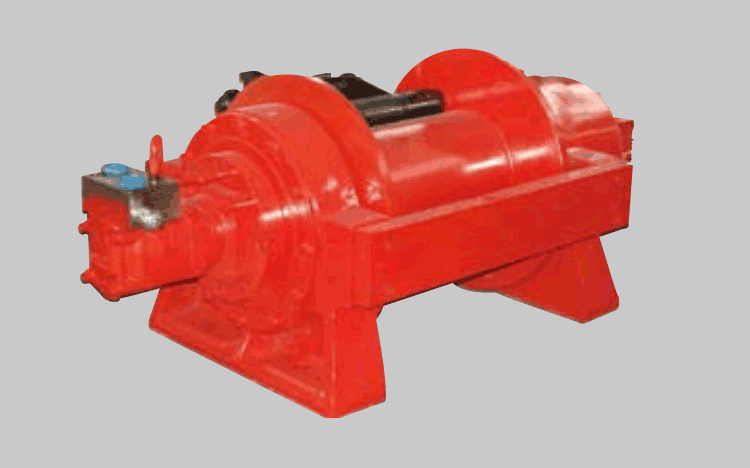

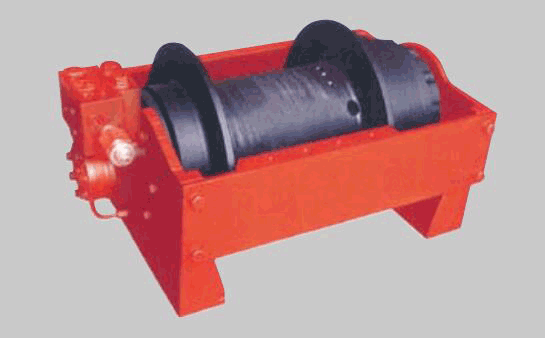

清障车绞盘
清障车绞盘
    点击这里QQ咨询

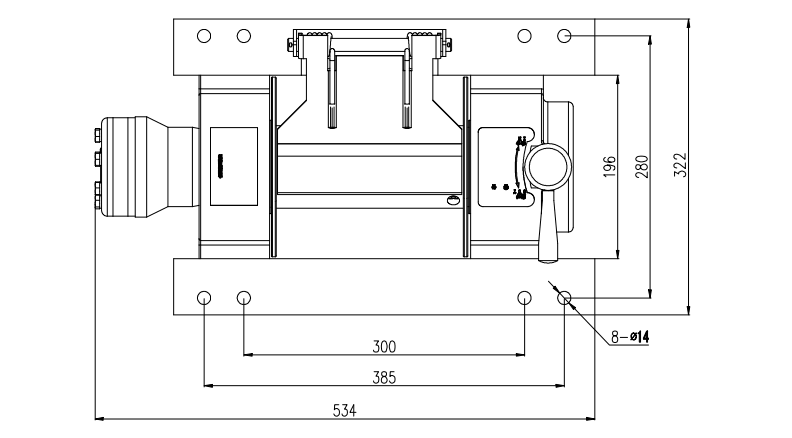

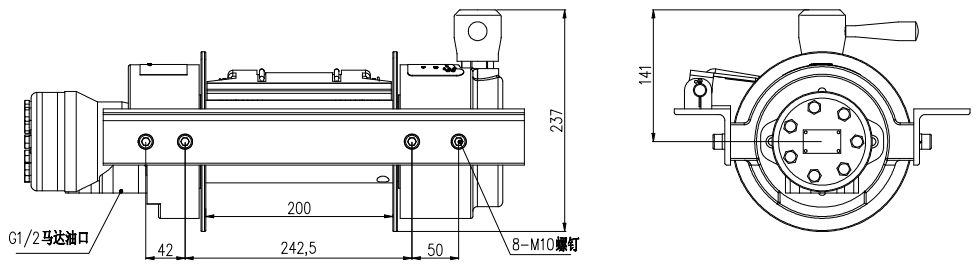

4吨清障车绞盘尺寸图及性能参数表



   额定拉力

40KN

   马达排量

80ml/rev

   最大油量

60L/min

   最大压力

14Mpa

   齿轮组

2级行星齿轮

   离合器

旋转离合齿圈

   刹车

滚筒内自动机械式刹车

   线缆尺寸

12mm×25m

   整机尺寸

534mm×336mm×237mm

   安装板螺孔尺寸

300mm×280mm丨385mm×280mm

   净重(不带线缆)

4kg

钢丝绳层数

1

2

3

4

每层钢丝绳的额定拉力

KN

40

32.3

27

23.3

钢丝绳容量

m

5.2

11.3

18.2

25

线速度

m/min

9

11.2

13

15

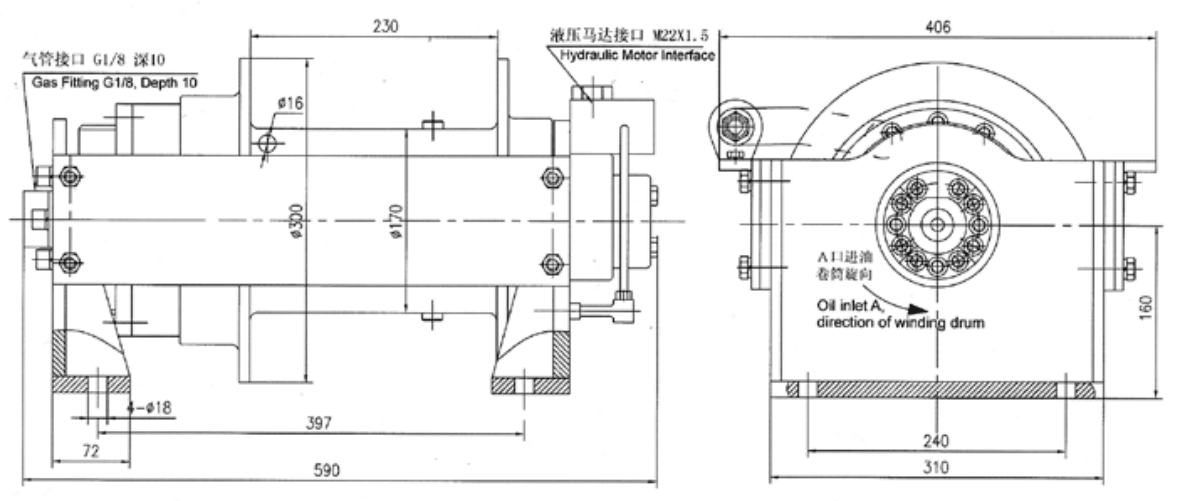

8吨清障车绞盘尺寸图及性能参数表

额定输出扭矩(N.m)

8920

钢丝绳层数

4

减速比

36

选配马达

OMS-100

单绳最大拉力(KN)

88

额定扭矩(N.m)

248

绳速(m/min)

10

制动力矩(N.m)

260

钢丝绳直径(mm)

14

制动器开启压力(MPa)

1.5-1.8

容绳量(m)

45

重量

120Kg

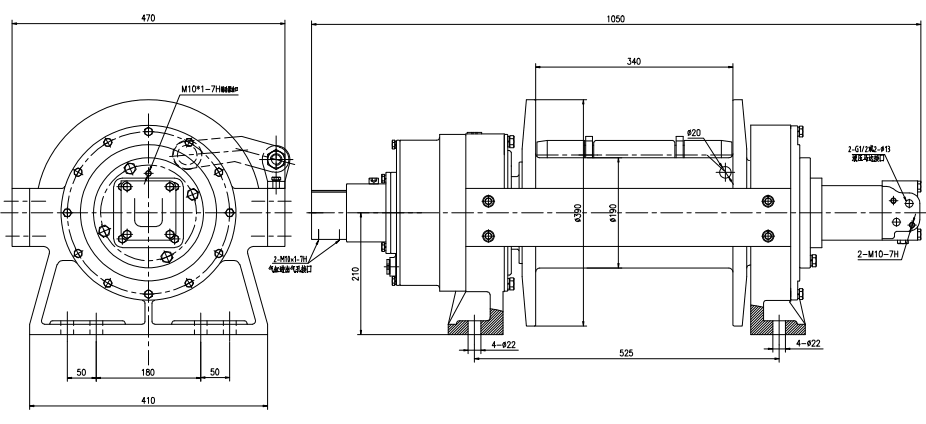

10吨清障车绞盘尺寸图及性能参数

额定输出扭矩(N.m)

10192

选配马达

OMS-160

减速比

36

制动力矩(N.m)

300

单层最大拉力(KN)

98

额定扭矩(N.m)

280

绳速(m/min)

7

系统工作压力(MPa)

17

钢丝绳直径(mm)

18

制动器开启压力(MPa)

3-4

绳容量(m)

60

起动离合器开启压力(MPa)

0.4-0.8

钢丝绳层数

4

重量(kg)

270
