伊顿液压马达M2系列叶片马达结构简介

A.一般
本手册中涵盖的所有电机都基本一致的建设。型号中的变量覆盖不同尺寸，安装和端口连接。电机三基本尺寸：小编M2- 200 ，中间体系列M2- 300和大型系列M2- 400和M2 -500 。尺寸逐渐额定扭矩。电机安装在液压回路设计需要旋转机械动力。他们的经营特色是在马力的可变马力类输出是正比于转速只要操作压力是恒定的。这些电机可以用于倒车服务并能在负载下被停止而不损坏。结构是这样的输出容量可以是多种多样的（在一个系列），以适应用户的特殊需要。这通过改变环和转子组件来实现（第六节）。

B.大会和建设

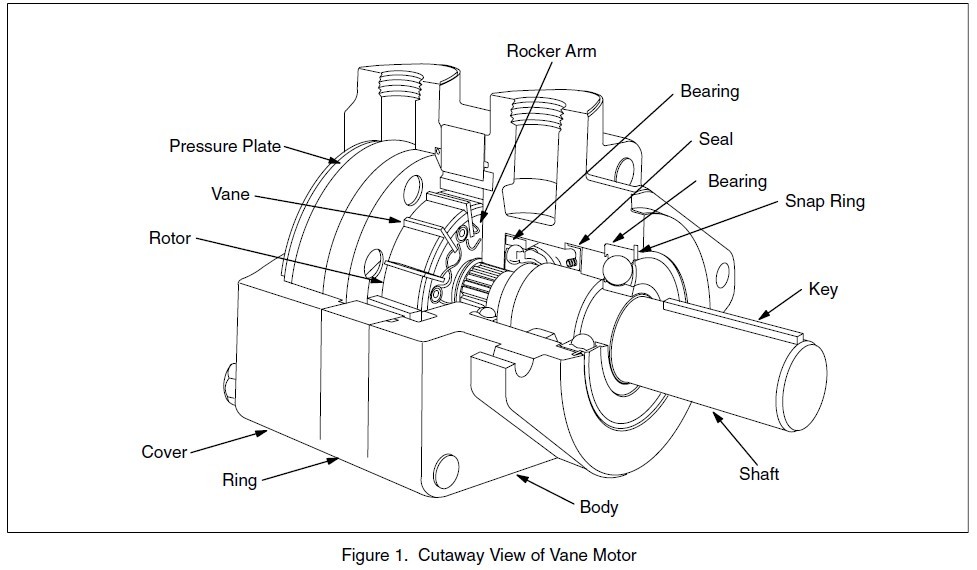

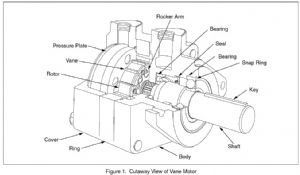

基本的马达结构示于图1。单位主要由一个体，盖板，硬盘仓，压板，传动轴和轴承。暗盒包括一个环，转子， 12片叶片和十二摇臂。叶片径向滑动，在转子槽遵循的凸轮轮廓环。摇臂抱叶片反对的戒指。转子被花键连接到输出轴上。被支撑在轴由两个轴承盒式磁带上的一侧邻接由压板和身体上的其他。压力板被容纳在盖和反对墨盒装了弹簧垫圈（在图1中不可见）。盖和车身各包括作为系统的连接直接油口油和从电机。定位销相对于所述压力的位置的环板和主体。轴密封防止机油泄漏出来的该系统在该轴和空气进入到系统中。
C. S2汽车
这些电机的标准单位，该叶片是不同的通过油压举行了反对环。压力被供给在通过在盖的连接，并且通过一个特殊的压型钢板。摇臂不使用。D.安装与驱动器连接单元可以是安装面或脚。坚固耐用2轴承的结构允许在直接使用的电机或间接驱动的安装。

A.一般
电机轴的旋转引起的流体流通过电机施加对叶片的力量。这个力是有效的切向转子以及原因

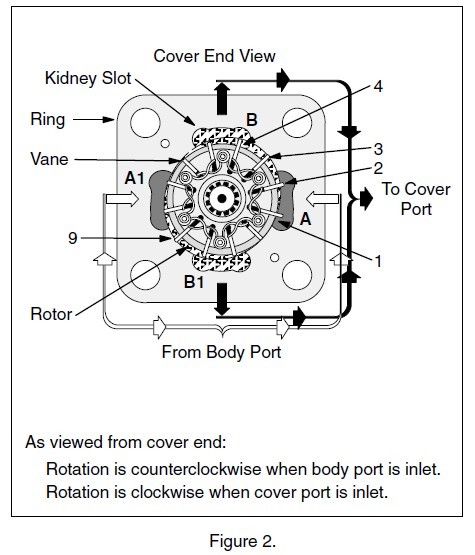

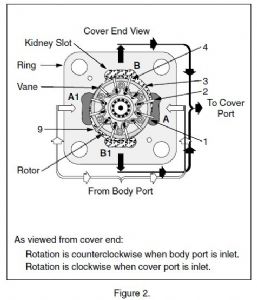

转子转动，承载电机轴与它。如果流体是从体内端口引导到所述马达（见图2），轴旋转，从所述头端观察时，是逆时针。当盖端口用于入口，从盖端看顺时针旋转。改变流体流动的方向从而改变电动机的方向旋转。这通常是通过使用一个实现合适的方向控制阀。无论使用哪种端口开放压力，其他端口将成为回流口。

B.墨盒行动

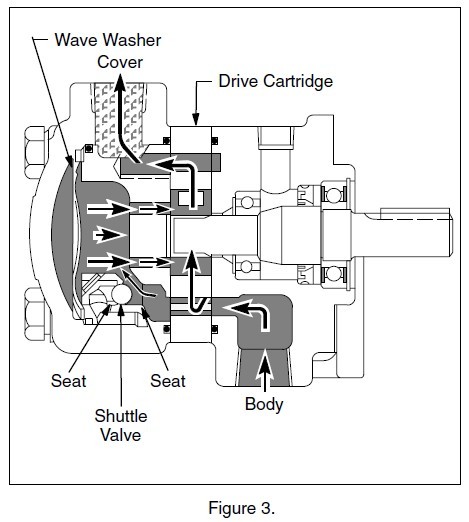

高压油进入体内端口（见图3）被由内部核化划分和被引导到腔室通过肾脏插槽A和A1的叶片之间（见图2）。叶片2和叶片3之间的腔是从端口A高压油腔提供叶片3和叶片之间4顷在因为较低的压力他们是开放的排放口B逆时针旋转来自于差的转子和叶片组件结果整个叶片3的压力。这个动作是重复的叶片9。因为任何两个连续的叶片通过A和A槽，它们之间的流体被捕获，并进行到B和B1插槽。这里，转子和环之间的距离减少，并且在流体流入低压肾插槽，并通过内部取芯定向到坦克。

它可以从图2中可以很容易地看出，如果方向流量是相反的， B和B1将成为压力
腔室和轴的旋转方向将扭转。
C.水力平衡
无论A和A1或B和B1是高压力室，压力等于将总是存在于任何两个腔室相距180度。因此，水力负荷靠在轴相互抵消，单位为在水力平衡。
D.摇臂

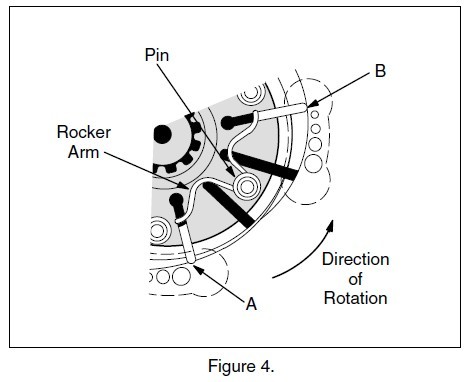

摇臂（图4），须持有叶片向外兑环，直到系统压力建立起来。它们还有助于保持叶片靠在环时压力是在一个较高的水平（见下文E.压盘）。这些臂移动大约附连到转子的枢轴销。该每个手臂支撑丝束叶片两端相隔90度。操作是这样的，作为一个叶片（ A）被强制进入其转子槽的环，另一个（B）中被压出的摇杆手臂。虽然臂施加一定量的弹簧的对叶片，弯曲张力几乎被淘汰摇摆动作的臂旋转接头的引脚上。液压马达-叶片马达动作详解-叶片是如何运动的

E.压盘
压力板有两个目的。它密封罩对内部泄漏的墨盒结束，它包含移植到饲料系统压力至所述叶片的基部，以追究他们反对的戒指。

前压力增加，压力板被保持对墨盒由波（弹簧）垫圈（图3）。如系统压力增加，往复阀（1图3）中在入口的压盘许可证制度压力作用于压盘（A室）的端盖。这为克服轴向分离所需的力旋转组内的力量。压力由这些移植梭阀也被提供给叶片的下侧（通过通道B）。对其中一个座位或其他梭阀密封件（依赖于流动的方向），并且防止压力逃逸到出口端口，而无需通过流体墨盒。

F. S2汽车

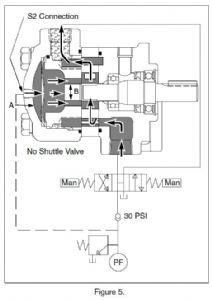

在这些马达，压力30 PSI系统相比更高压力被连续地进给到所述叶片的基极和到前压板。这是通过连接外部压力源的电动机罩并直接压盘后面喂压力油。摇臂是不需要的，所以泵转子被使用。特高压板已经移植到进料压力下叶片从而省去了梭阀
（参见图5）。压力30磅比系统压力较高时获得放置一个30磅止回阀泵之间方向阀和取样压力提前检查阀（参见图5）。
