液压马达
液压马达习惯上是指输出旋转运动的,将液压泵提供的液压能转变为机械能的能量转换装置.
特点及分类
一、液压马达的特点及分类
从能量转换的观点来看，液压泵与液压马达是可逆工作的液压元件，向任何一种液压泵输入工作液体，都可使其变成液压马达工况；反之，当液压马达的主轴由外力矩驱动旋转时，也可变为液压泵工况。因为它们具有同样的基本结构要素--密闭而又可以周期变化的容积和相应的配油机构。
但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样，所以同类型的液压马达和液压泵之间，仍存在许多差别。首先液压马达应能够正、反转，因而要求其内部结构对称；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。因此，它通常都采用滚动轴承或静压滑动轴承；其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。
液压马达按其结构类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。按液压马达的额定转速分为高速和低速两大类。额定转速高于500r／min的属于高速液压马达，额定转速低于500r／min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节(调速及换向)灵敏度高。通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低(有时可达每分钟几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以又称为低速大转矩液压马达。
液压马达/结构/分类/特点/形式
A.高速马达 比如齿轮马达 具有体积小、重量轻、结构简单、工艺性好，对油液的污染不敏感、耐冲击和惯性小等优点。缺点有扭矩脉动较大、效率较低、起动扭矩较小（仅为额定扭矩的60%——70%）和低速稳定性差等。
B.叶片马达 叶片马达与其他类型马达相比较具有结构紧凑、轮廓尺寸较小、噪声低、寿命长等优点，其惯性比柱塞马达小，但抗污染能力比齿轮马达差，且转速不能太高，一般在200r/min 以下工作。叶片马达由于泄漏较大，故负载变化或低速时不稳定。
C径向柱塞马达

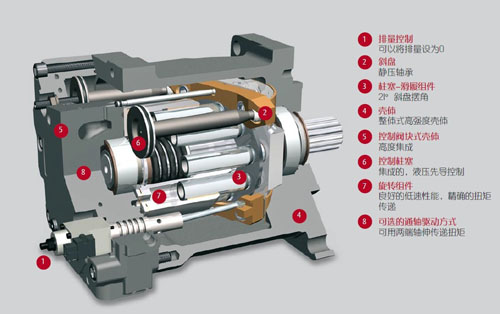

D.轴向柱塞马达 斜轴式柱塞马达
E.斜盘式柱塞马达
F.低速液压马达 径向柱塞马达 连杆式液压马达 是结构简单、工作可靠、品种规格多、价格低。其缺点是体积和重量较大，扭矩脉动较大
G.无连杆式液压马达
H.摆缸式液压马达
I.滚柱式液压马达
J.轴向柱塞马达 双斜盘式柱塞马达
K.轴向球塞式马达
L.叶片马达
M.摆线马达 |
